GH025through bore slip ring

Download Center

Slip Rings

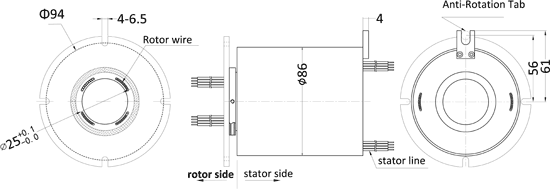

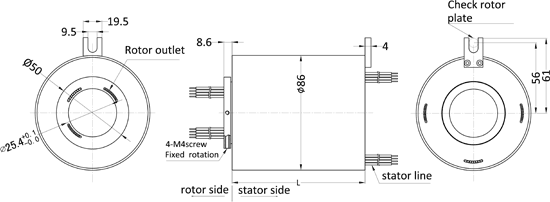

GH025standard through bore slip ring with bore size25.4



OD 86mmAll aluminum alloy structure integral precision conductive slip ring to support the signal(2A),



10A, multiplying power *10A,voltage250VAC/VDC. bore size 12.7mm,OD: 86mm



High precision rotation, more stable and longer life compare with other congeneric product



Contact materials using precious metals+Gold-plated superhard processing£¬small torque£¬steady running £¬long life ,Small fluctuations in resistance, small contact resistance



Ensure excellent transmission performance, typical applications include automation equipment camera haeundae robot working rotary table.

rotaryjoint

model# total rings current model# total rings current
GH02502-0200 2rings 2X10A GH02502-0002 2rings 2Xsignal(2A)
GH02503-0300 3rings 3X10A GH02503-0003 3rings 3Xsignal(2A)
GH02503-0102 3rings 1X10A+2Xsignal(2A) GH02503-0201 3rings 2X10A+1signal(2A)
GH02506-0600 6rings 6X10A GH02506-0006 6rings 6Xsignal(2A)
GH02506-0204 6rings 2X10A+4Xsignal(2A) GH02506-0402 6rings 4X10A+2Xsignal(2A)
GH02512-1200 12rings 12X10A GH02512-0012 12rings 12Xsignal(2A)
GH02512-0210 12rings 2X10A+10Xsignal(2A) GH02512-0408 12rings 4X10A+8Xsignal(2A)
GH02512-0606 12rings 6X10A+6Xsignal(2A) GH02512-0804 12rings 8X10A+4Xsignal(2A)
GH02512-1002 12rings 10X10A+2Xsignal(2A) GH02518-1800 18rings 18X10A
GH02518-0018 18rings 18Xsignal(2A) GH02518-0216 18rings 18X10A+16X(signal)2A
GH02518-0414 18rings 4X10A+14X(signal)2A GH02518-0612 18rings 6X10A+12X(signal)2A
GH02518-0810 18rings 8X10A+10X(signal)2A GH02518-1008 18rings 10X10A+8X(signal)2A
GH02518-1206 18rings 12X10A+06X(signal)2A GH02518-1404 18rings 14X10A+4X(signal)2A
GH02518-1602 18rings 16X10A+2X(signal)2A GH02524-2400 24rings 24X10A
GH02524-0024 18rings 24X(signal)2A GH02524-0618 24rings 6X10A+18X(signal)2A
GH02524-1212 18rings 12X10A+12X(signal)2A GH02524-1806 24rings 18X10A+6X(signal)2A
GH02536-3600 36rings 36X10A GH02536-0036 236rings 36X(signal)2A
GH02536-0630 36rings 6X10A+30X(signal)2A GH02536-1224 36rings 12X10A+24X(signal)2A
GH02536-1818 36rings 18X10A+18X(signal)2A GH02536-2412 36rings 24X10A+12X(signal)2A
GH02536-3006 36rings 30X10A+6X(signal)2A GH02542-4200 42rings 42X10A
GH02542-0042 42rings 42X(signal)2A GH02542-0636 42rings 6X10A+36X(signal)2A
GH02542-1230 42rings 12X10A+30X(signal)2A GH02542-1824 42rings 18X10A+24X(signal)2A
GH02542-2418 42rings 24X10A+18X(signal)2A GH02542-3012 42rings 30X10A+12X(signal)2A
GH02542-3606 42rings 36X10A+6X(signal)2A GH02548-4800 48rings 48X10A
GH02548-0048 48rings 48X(signal)2A GH02548-0642 48rings 6X10A+42X(signal)2A
GH02548-0642 48rings 6X10A+42X(signal)2A GH02548-1236 48rings 12X10A+36X(signal)2A
GH02548-1236 48rings 12X10A+36X(signal)2A GH02548-1830 48rings 18X10A+30X(signal)2A
GH02548-2424 48rings 24X10A+24X(signal)2A GH02548-3018 48rings 30X10A+18X(signal)2A
GH02548-3612 48rings 36X10A+12X(signal)2A GH02548-4206 48rings 42X10A+06X(signal)2A
